Чертеж по фото онлайн. Контурный эскиз без выдуманных размеров
Загрузите фото объекта и выберите вид схемы — сервис подготовит визуальный чертёж по видимому силуэту без выдуманных размеров.

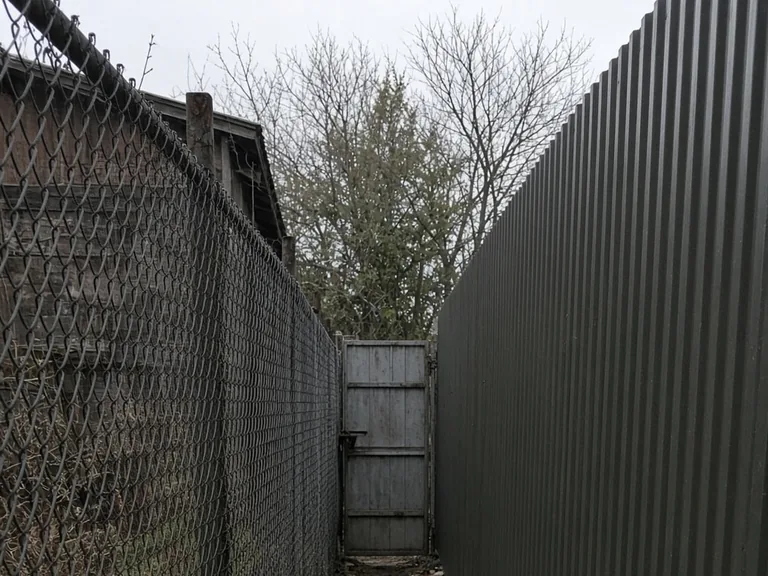

До
После
Стоимость: 4 350 токенов (~3.39 ₽)
Это визуальный эскиз, а не инженерная документация.
16 видов
Проекции, сборка, архитектура и инженерные схемы.
Только эскиз
Размеры и решения обязательно проверяет специалист.
Как фотография превращается в технический эскиз
Пара основного маршрута показывает сохранение ракурса и силуэта. Это не подтверждение инженерной точности.
ФотоСинькаПотяните разделитель, чтобы сравнить кадры
Какой чертеж по фото выбрать под задачу
Варианты сгруппированы по реальной задаче — показать форму, устройство, здание или инженерную сеть.
| Раздел | Что входит | Когда выбирать |
|---|---|---|
| Виды и проекции | Три вида, размерный вид, разрез, выносной элемент | Нужно разобрать форму детали и важные участки |
| Детали и сборка | Разнесённая сборка, сборочный, патентный, производственный эскиз | Нужно показать состав, соединение и отдельную деталь |
| Архитектура | План, фасад, разрез здания, генплан | Нужно обсудить помещение, дом или участок |
| Инженерные схемы | Электрика, водоснабжение, вентиляция, технологический поток | Нужно наглядно объяснить связи и направление потоков |
Как подготовить исходник, чтобы сделать чертеж по фото
Качество снимка важнее длинного описания. Простой ракурс и видимые границы дают понятнее результат.
- 01
Снимите объект целиком
Не обрезайте края и оставьте вокруг главного силуэта немного свободного места. - 02
Выберите один стиль
Не смешивайте синьку, акварель и CAD-подачу. Для сравнения создайте отдельные версии. - 03
Сверьте с исходником
Проверьте силуэт, крышу, окна, двери и ограждения. Всё, что важно для работы, нужно подтвердить отдельно.
Рабочие виды, детали и сборка
Восемь ключевых вариантов показаны крупно; все 16 доступны с подписями в кнопке «Вид чертежа».
Три основных вида
Спереди, сверху и сбоку — чтобы понять форму без перспективы.
Разрез
Условное рассечение показывает внутреннее устройство и штриховку материала.
Разнесённая сборка
Детали разведены по оси и показан порядок соединения.
Деталь для изготовления
Проекции, допуски и обозначения шероховатости — только как эскиз.
ИИ-набросок помогает обсудить геометрию, но не заменяет проект
Нейросеть чертеж по фото работает с пикселями изображения и не знает реальный масштаб. Используйте выход как черновой визуальный материал.
Видимый силуэт
Модель может передать контуры, ракурс и пропорции, которые видны в кадре.
Без точных размеров
Цифры и масштаб нужно снимать отдельно измерительным инструментом.
Без скрытых узлов
По одному фото нельзя надёжно восстановить крепёж, сечения и внутреннее устройство.
Проверка специалистом
Для стройки, изготовления или ремонта нужен обмер, расчёт и профессиональное решение.
Архитектурные и инженерные задачи
Каждая карточка показывает результат и формулировку, с которой удобно начать. Точность всегда подтверждает специалист.
План помещенияПреобразуй фото помещения или дома в концептуальный план сверху со стенами, проёмами и условной мебелью. Не выдумывай точный масштаб.
Разрез зданияСоздай концептуальный архитектурный разрез здания с перекрытиями, кровлей и видимыми помещениями.
Однолинейная электросхемаСоздай концептуальную однолинейную электрическую схему с понятными условными символами. Требуется проверка инженером.
Вентиляция и HVACСоздай концептуальную схему вентиляции с воздуховодами, агрегатами и стрелками направления воздуха.
Когда полезен черновой визуальный материал
Набросок помогает быстро показать идею и сформулировать задачу. Перед реализацией его нужно перевести в проверенную документацию.
Обсуждение замысла
Сравните несколько способов подачи и выберите понятное визуальное направление.
Черновик задания
Отметьте, какие детали и узлы нужно измерить, уточнить и перерисовать.
Наглядная презентация
Покажите общую геометрию и ракурс, не выдавая иллюстрацию за готовый проект.
Все стили и варианты
Показаны все 16 вариантов из библиотеки «Вид чертежа». Сравните изображения и подписи, затем выберите подходящий вариант в форме выше.
Виды и проекции

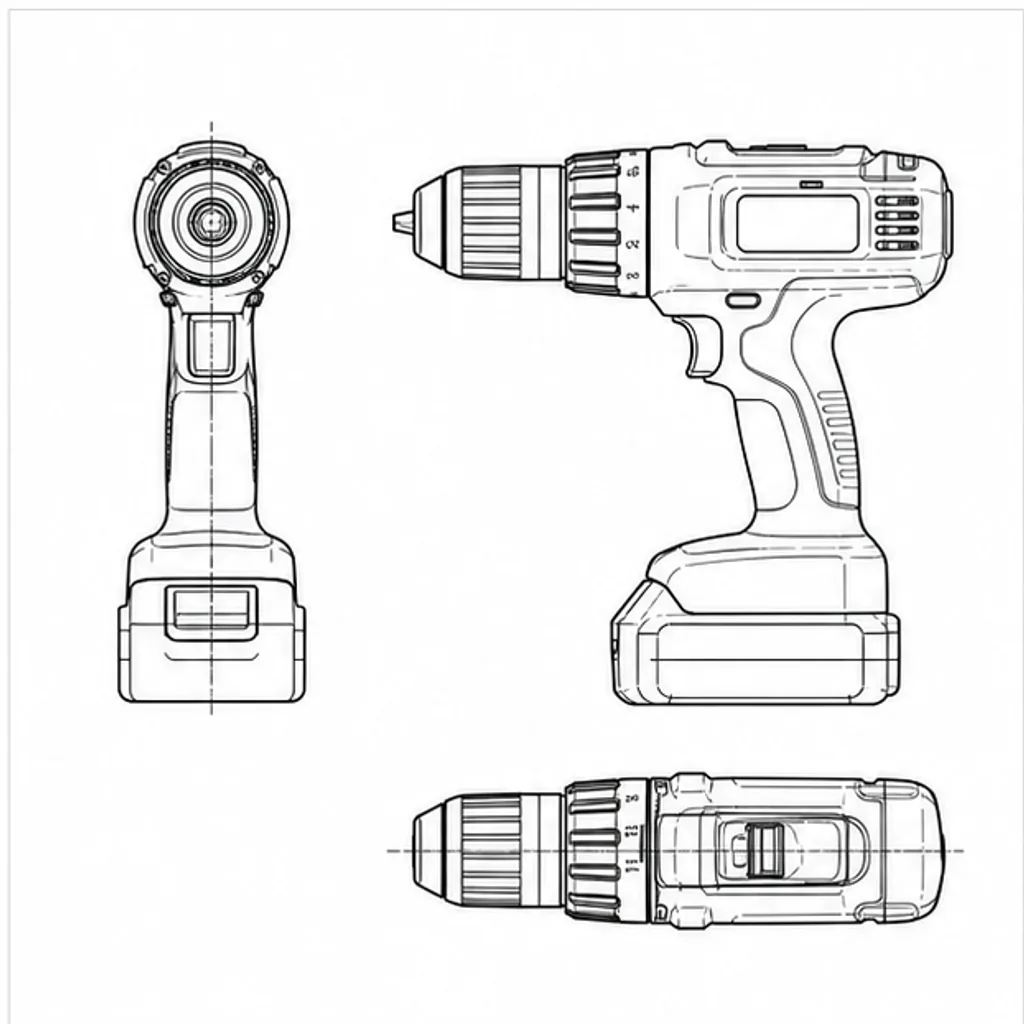

Три основных вида
Спереди, сверху и сбоку — чтобы понять форму без перспективы.
Виды и проекции

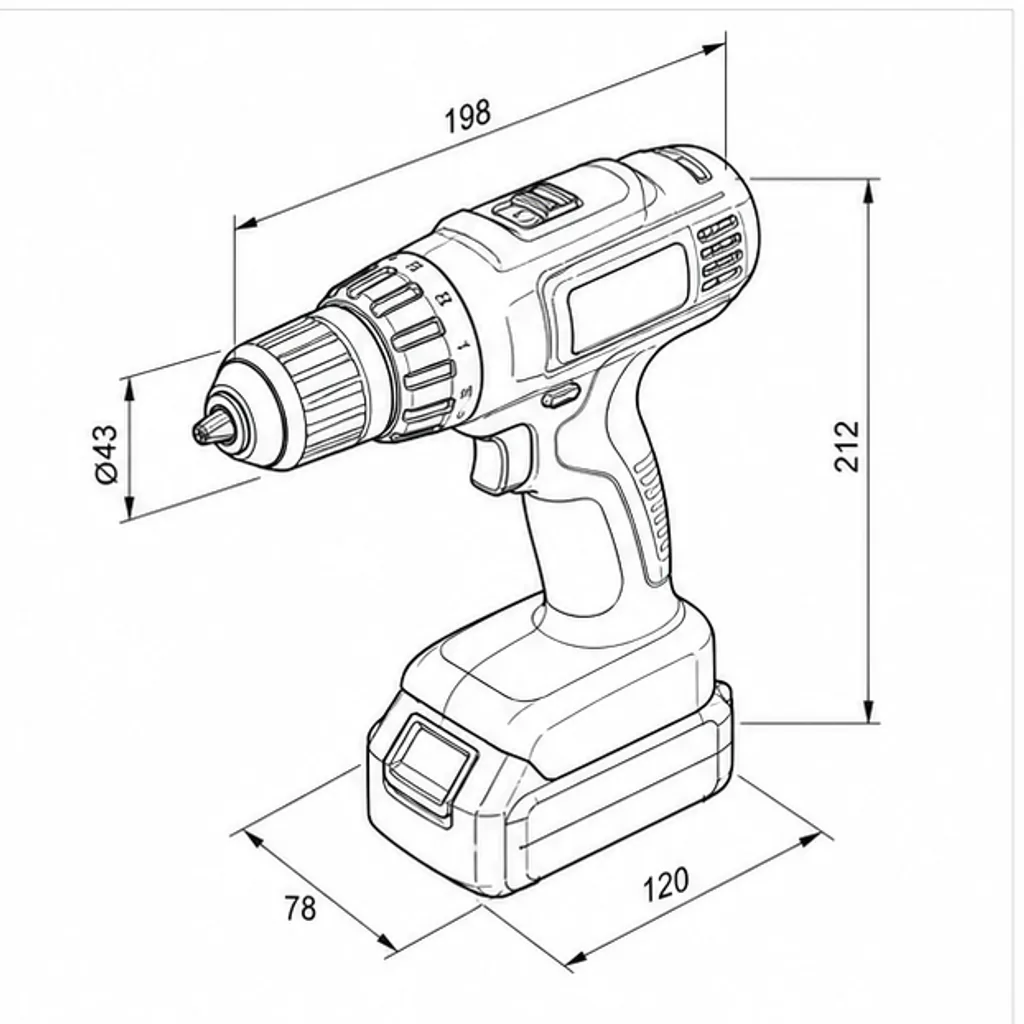

Размерный вид
Изометрия с выносными и размерными линиями; числа требуют проверки.
Виды и проекции

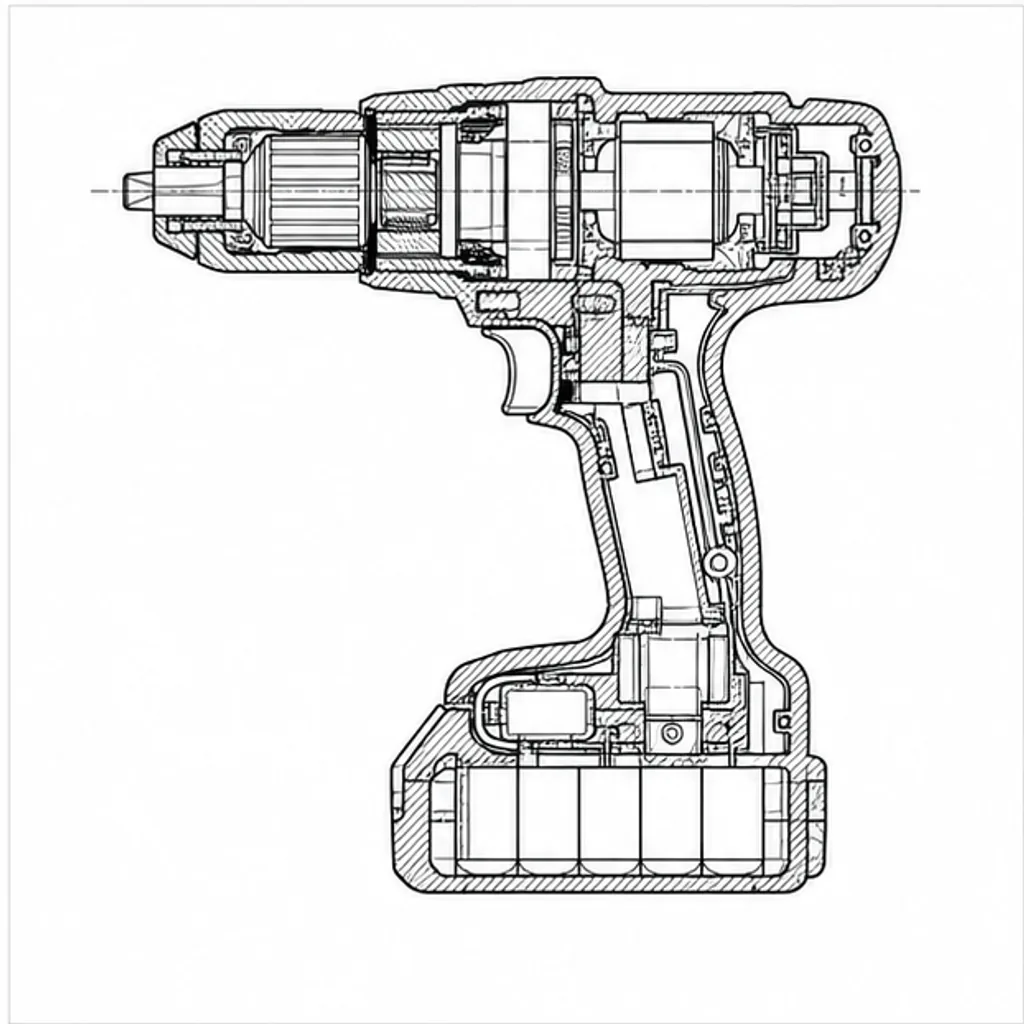

Разрез
Условное рассечение показывает внутреннее устройство и штриховку материала.
Виды и проекции

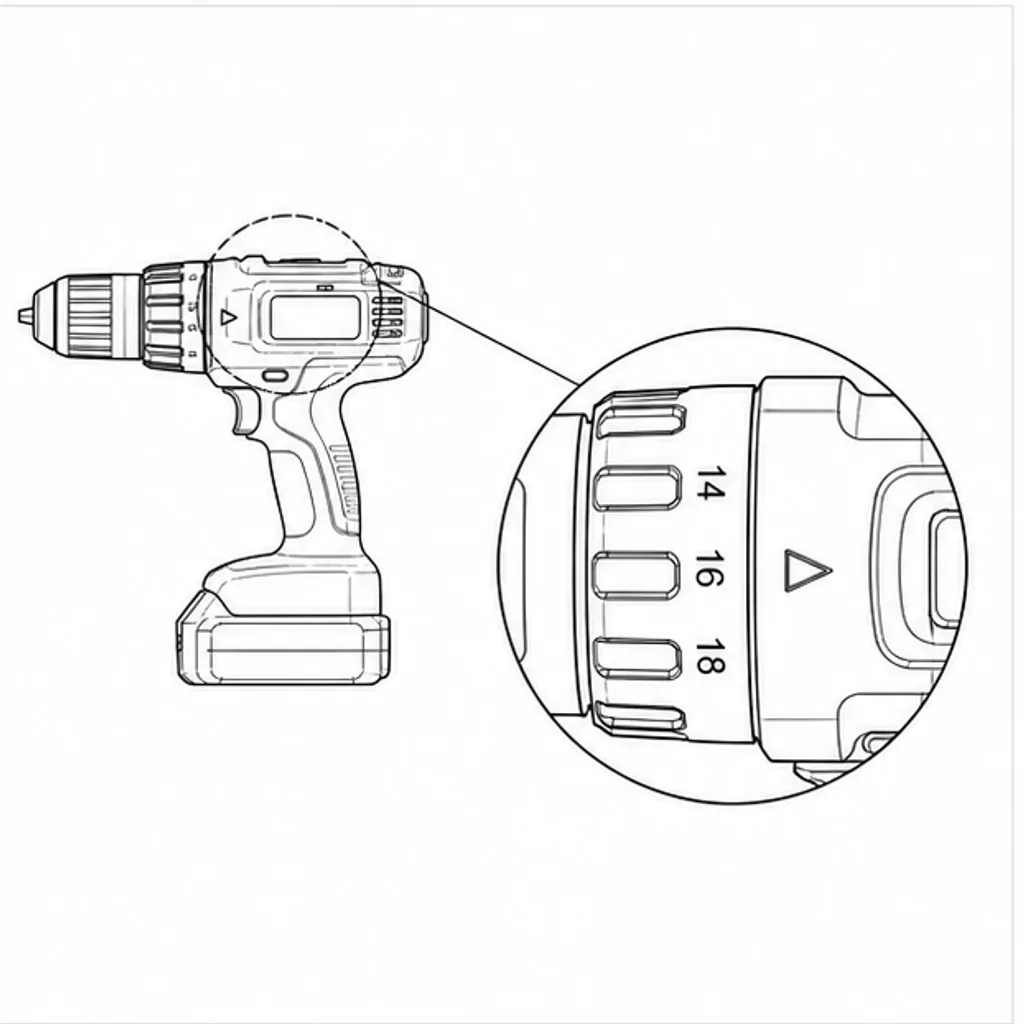

Выносной элемент
Увеличенный фрагмент помогает рассмотреть крепление или сложный узел.
Детали и сборка

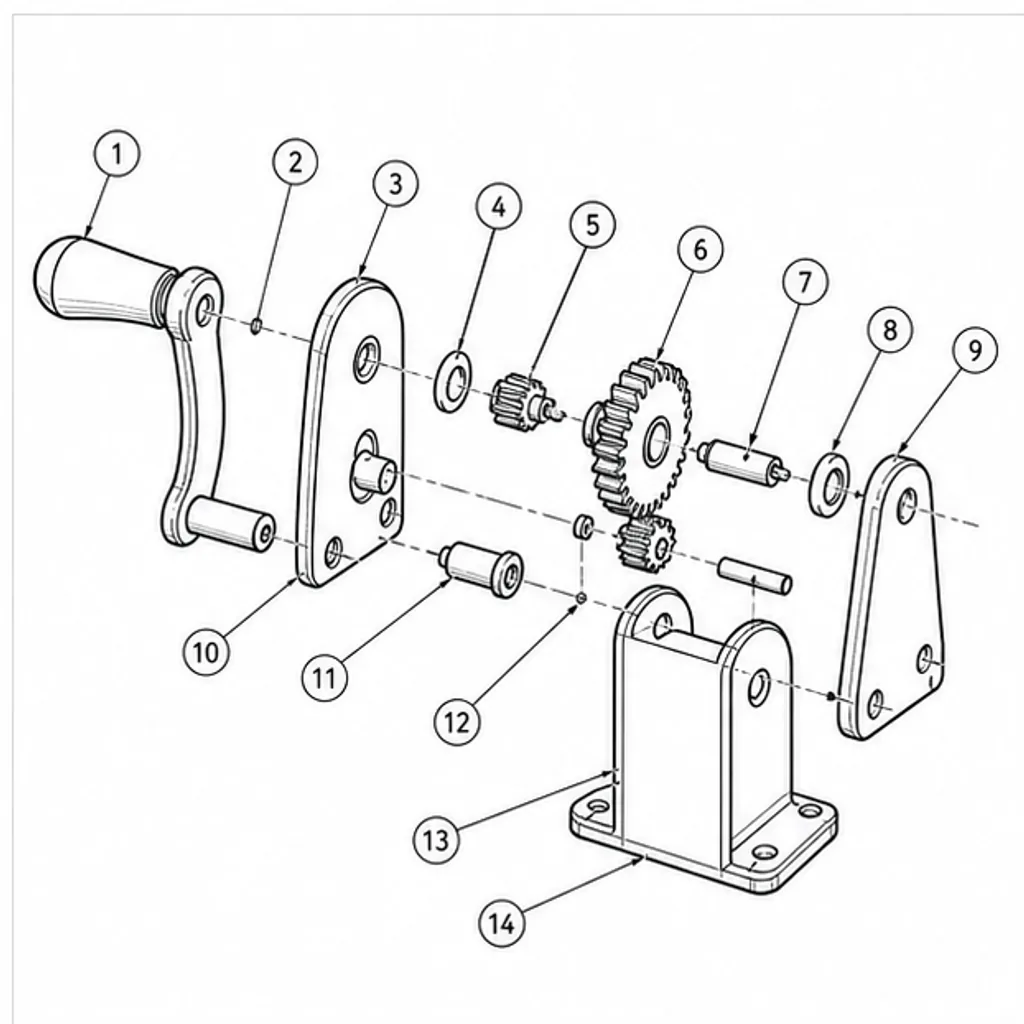

Разнесённая сборка
Детали разведены по оси и показан порядок соединения.
Детали и сборка
Сборочный чертёж
Собранное изделие, позиции деталей и компактная спецификация.
Детали и сборка

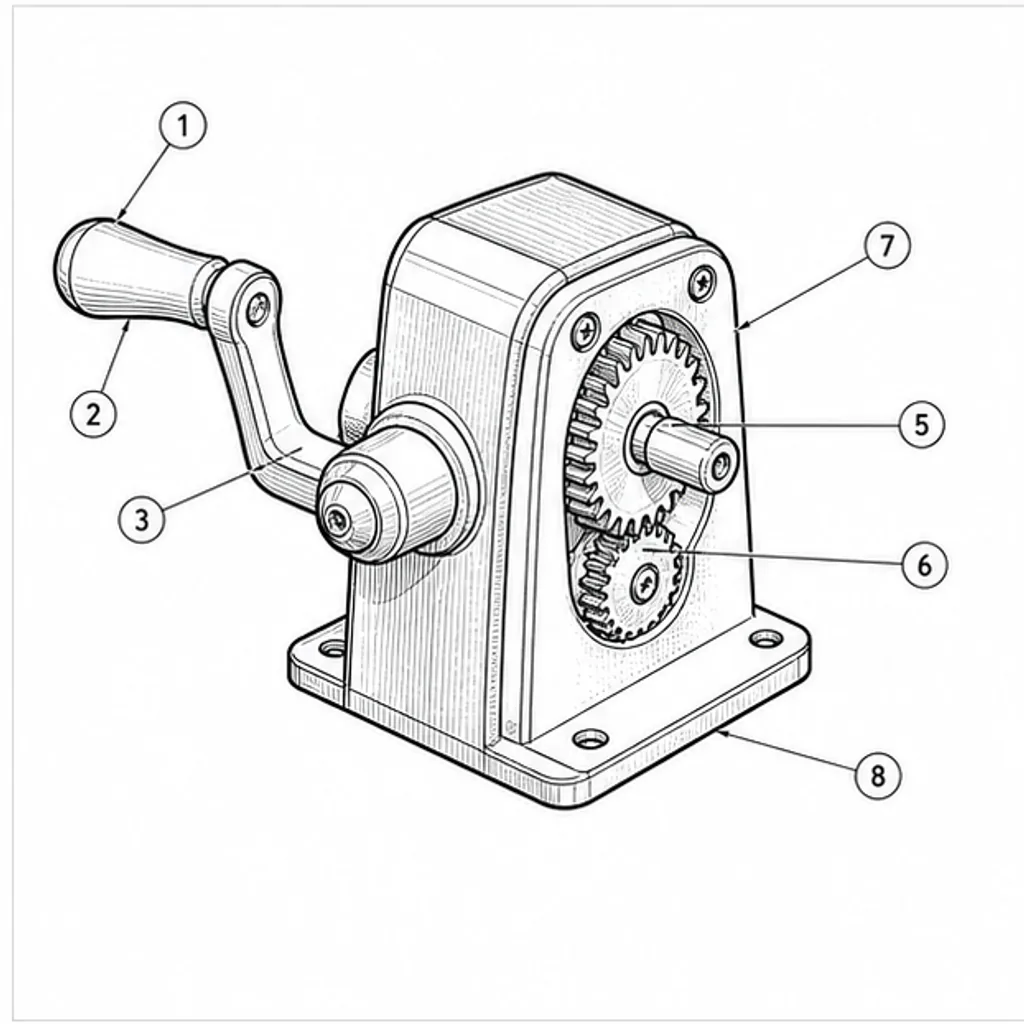

Патентная иллюстрация
Чёрно-белая перспективная схема с нумерованными выносками.
Детали и сборка

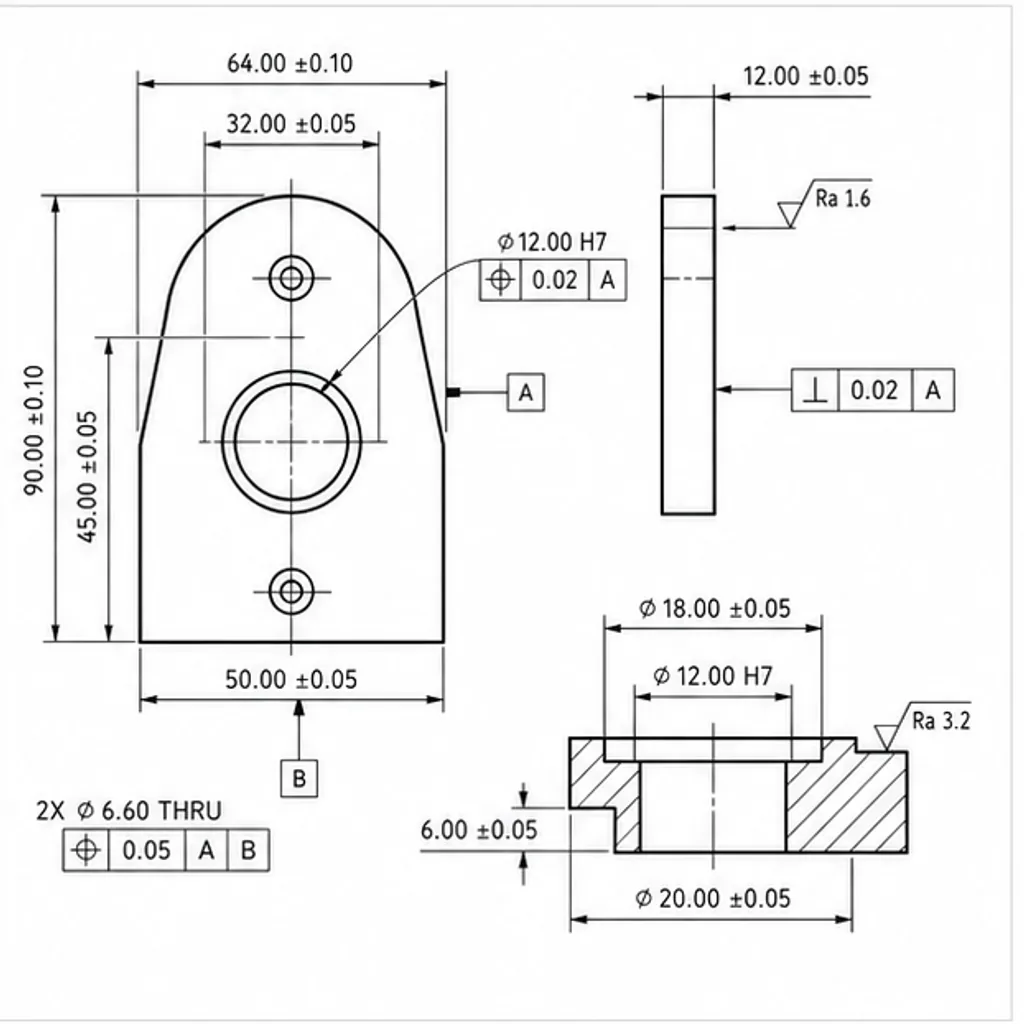

Деталь для изготовления
Проекции, допуски и обозначения шероховатости — только как эскиз.
Архитектура

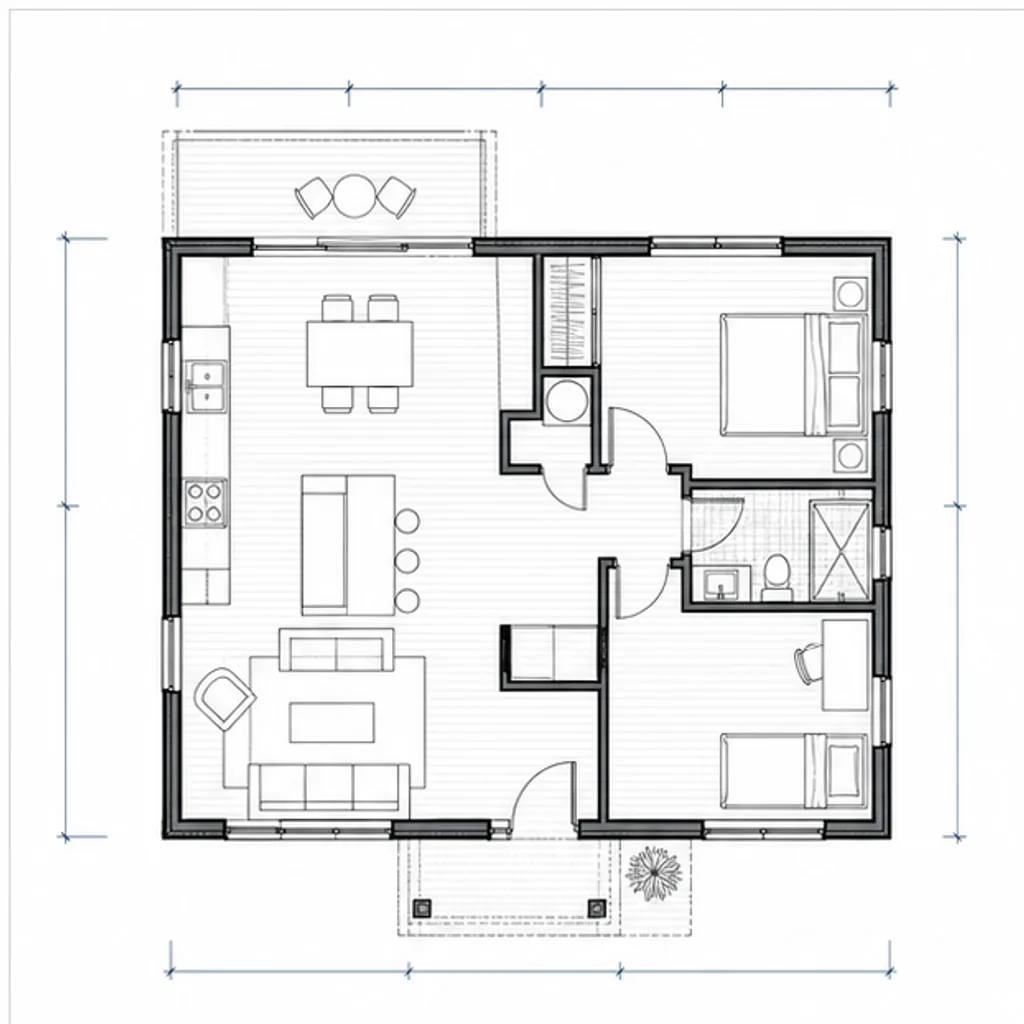

План помещения
Стены, проёмы, мебель и размерные цепочки в виде сверху.
Архитектура

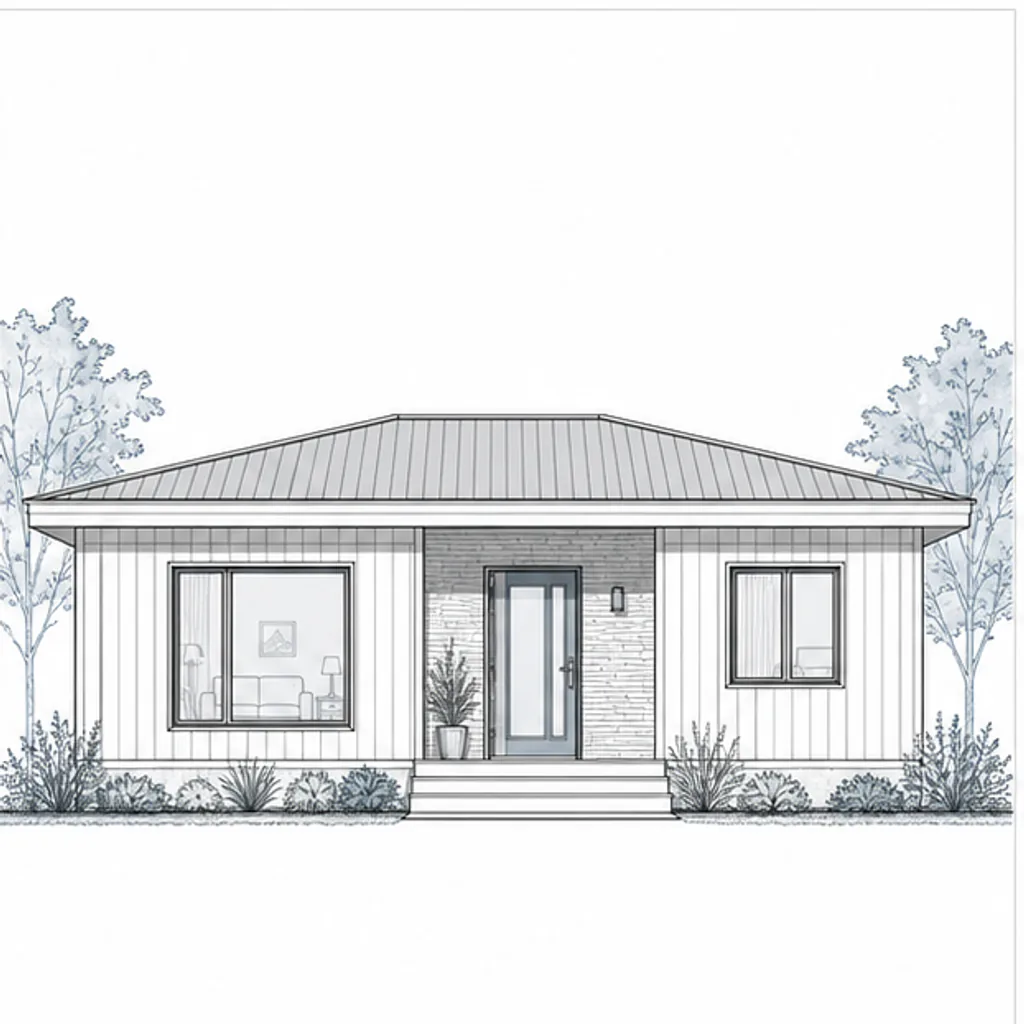

Фасад
Плоская фронтальная проекция здания с уровнями и осями.
Архитектура

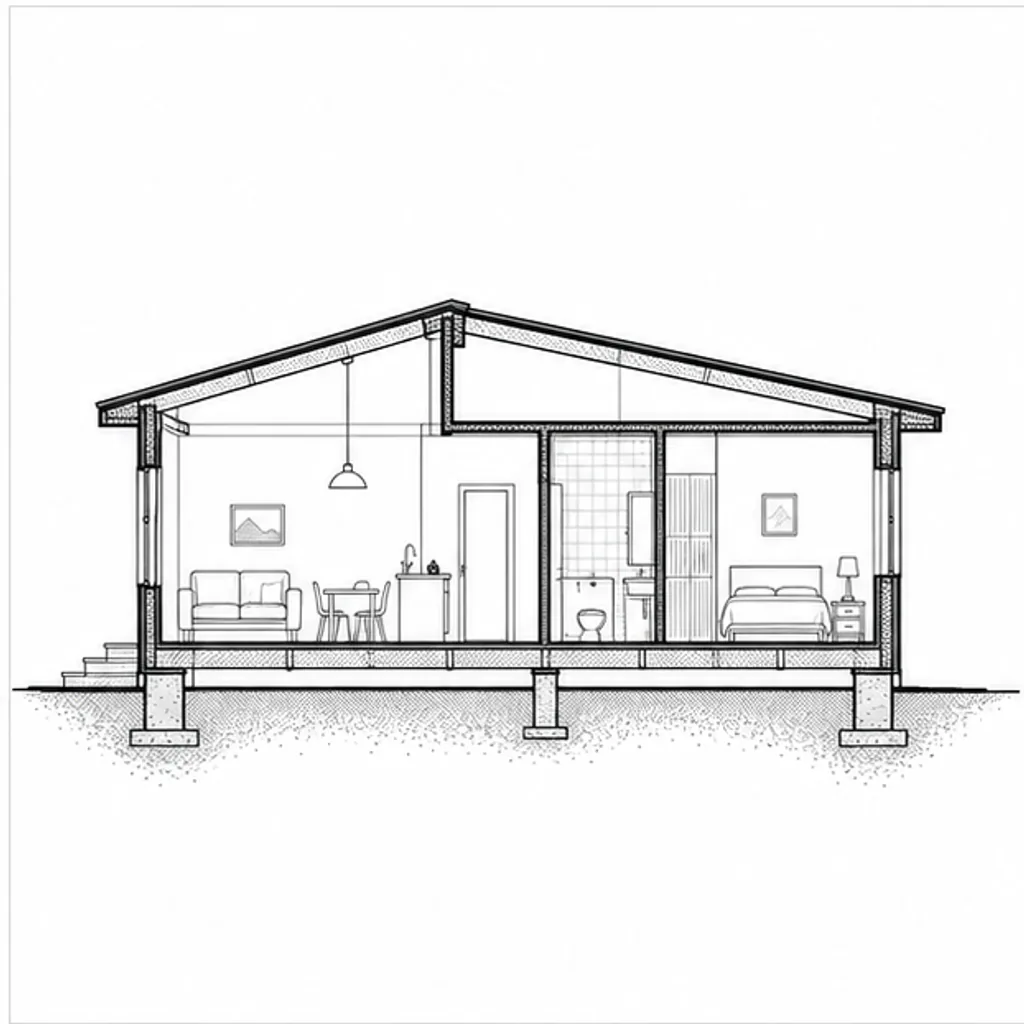

Разрез здания
Показывает этажи, перекрытия, крышу и связь помещений.
Архитектура

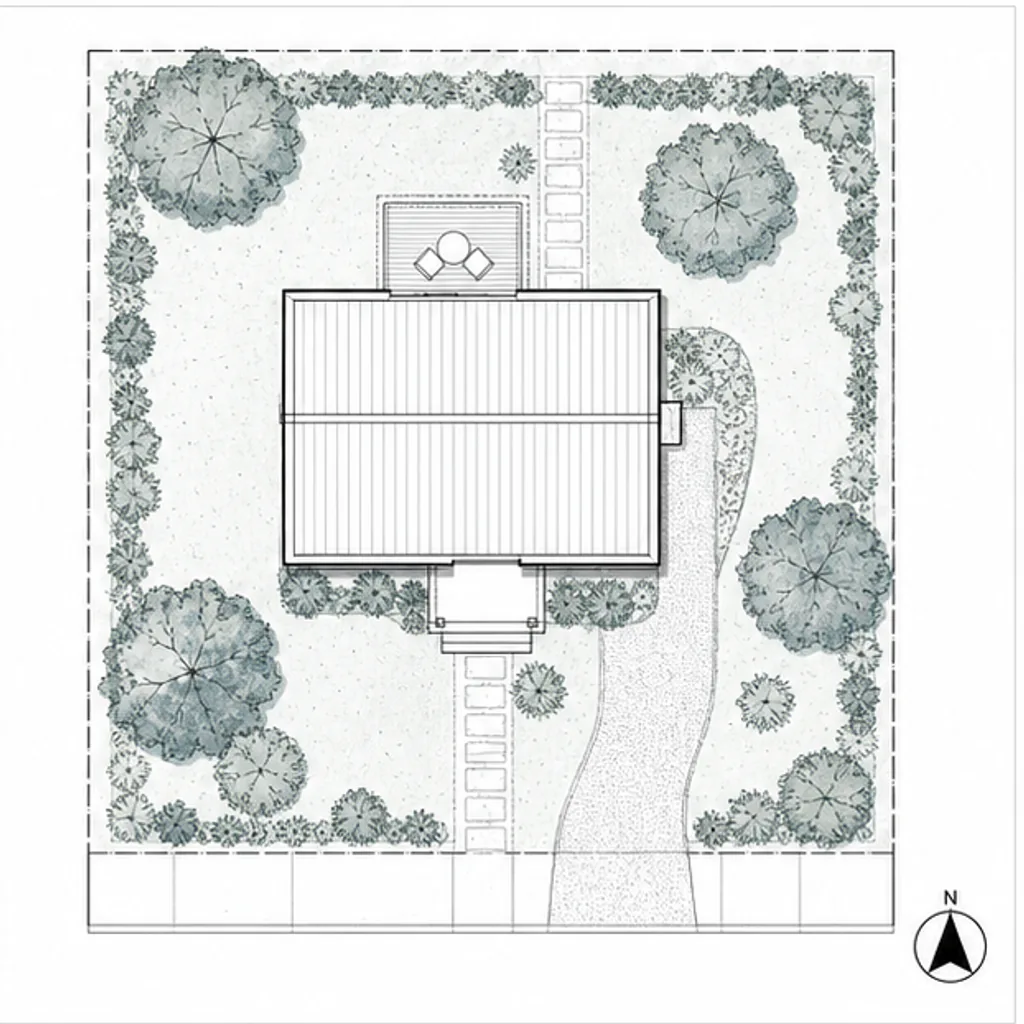

Генплан участка
Пятно здания, дорожки, границы, озеленение и северная стрелка.
Инженерные схемы

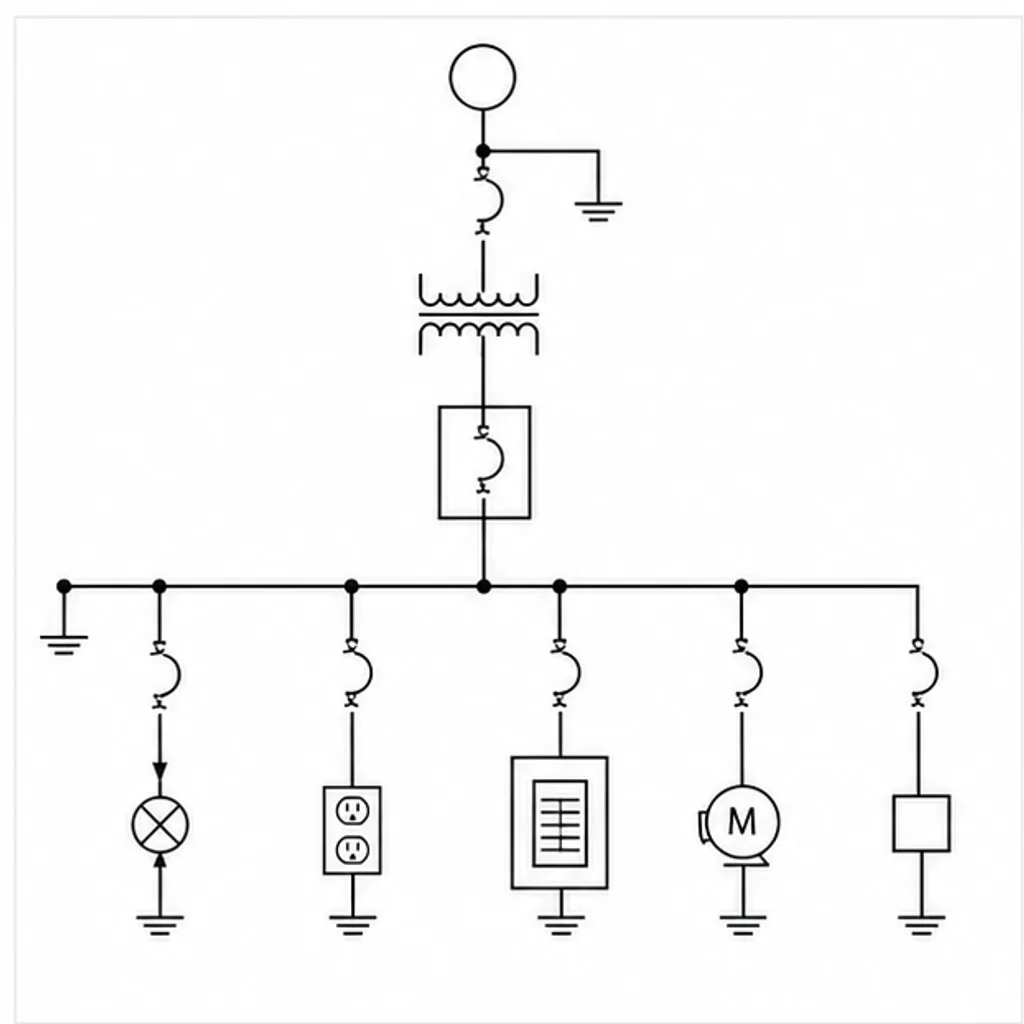

Однолинейная электросхема
Источник, защита и группы нагрузки показаны стандартными символами.
Инженерные схемы

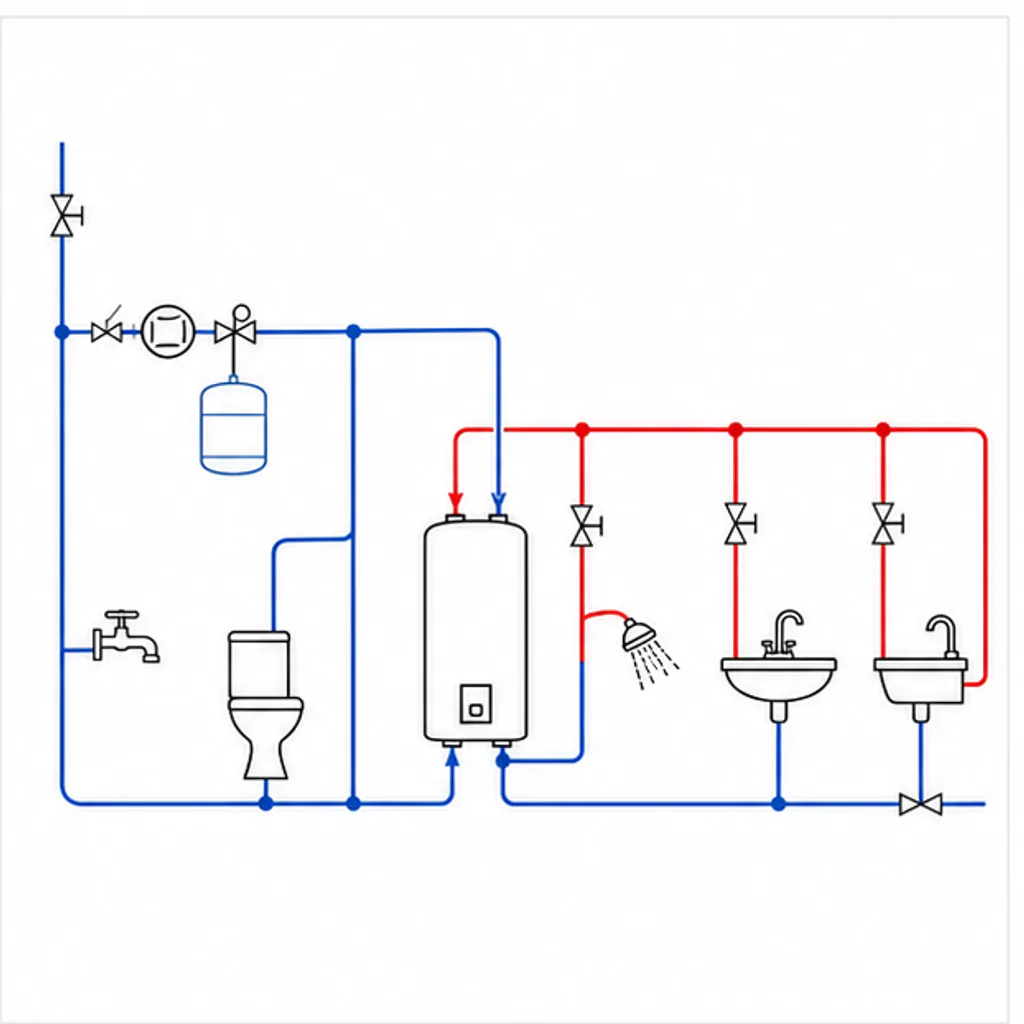

Водоснабжение
Холодная и горячая линии, арматура и сантехнические точки.
Инженерные схемы

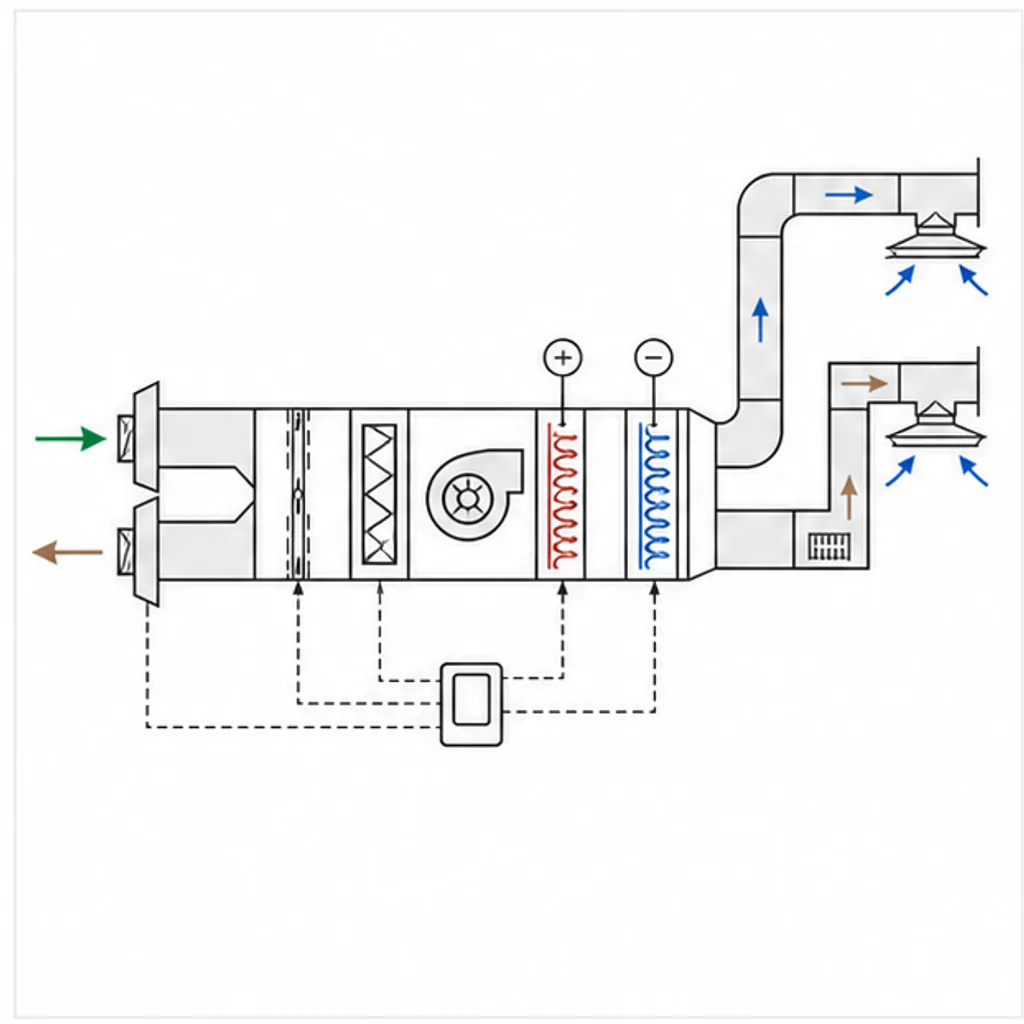

Вентиляция и HVAC
Воздуховоды, оборудование и направление потоков.
Инженерные схемы

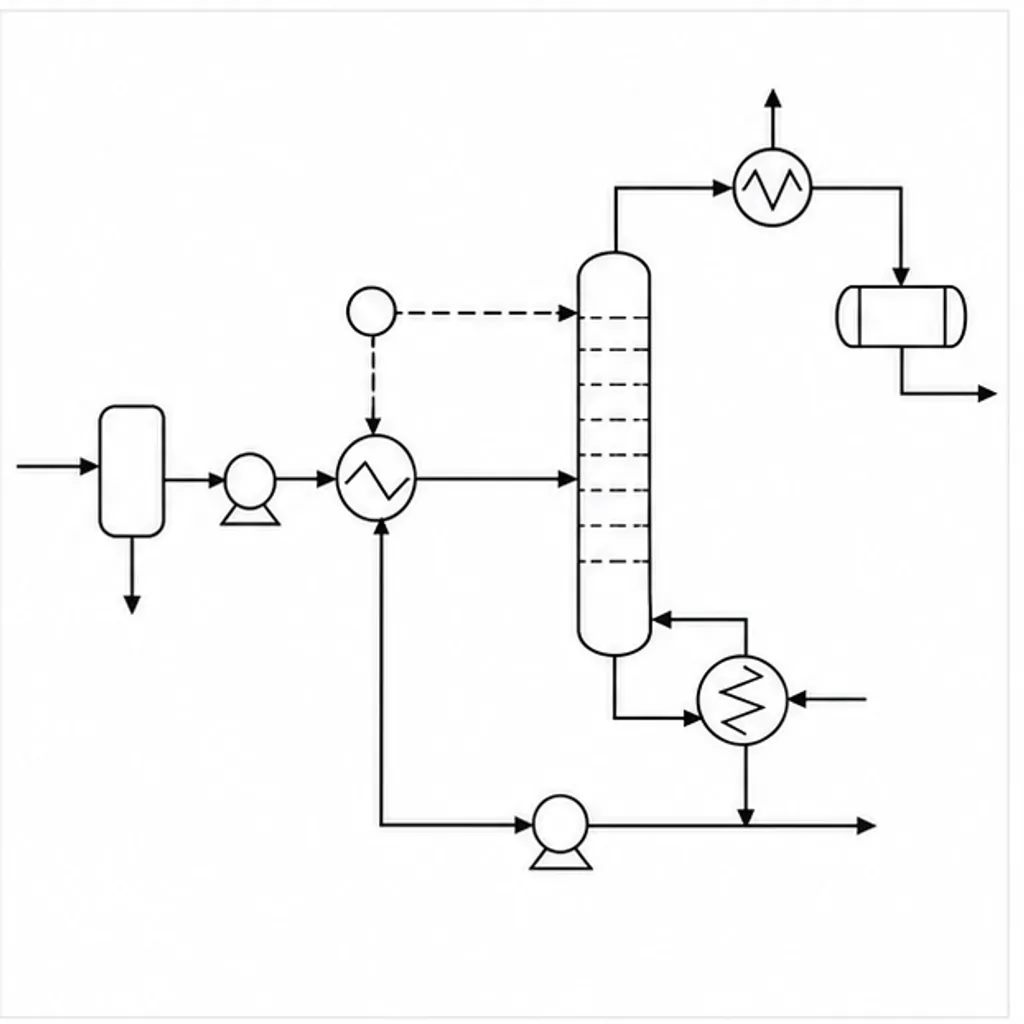

Технологическая схема
Оборудование и потоки связаны в последовательный процесс.
Стоимость и тарифы
Стоимость запуска считается по активной модели и показывается заранее. Новый фон, оттенок, раскладка или сцена создаются отдельной генерацией; готовый файл остаётся в истории аккаунта.
Частые вопросы — чертеж по фото
Это настоящий инженерный чертёж?
Нет. Чертеж по фото — визуальная интерпретация по видимому силуэту. Он не заменяет обмеры, расчёты, допуски и проектную документацию.
Можно ли получить точные размеры?
Нет, по одному снимку масштаб неизвестен. Измерьте объект отдельно и передайте иллюстрацию специалисту для проверки.
Какая фотография подойдёт?
Используйте резкий кадр без сильной тени, бликов и перекрытий. Объект должен целиком помещаться в кадре, если хотите сделать чертеж по фото читаемым.
Зачем нужны стили?
Они задают способ подачи — синьку, контур, изометрию, карандаш или тёмную техническую графику. Каждую идею лучше создавать отдельным запуском.
Можно ли сделать вид сверху по боковому фото?
ИИ чертеж по фото может предложить визуальную интерпретацию, но невидимые части будут предположением. Для надёжности загрузите кадр нужного ракурса.
В каком формате скачать результат?
После готовности доступны PNG, JPG и WebP. Чтобы сделать чертеж по фото онлайн и дальше править его, обычно удобен PNG; для веб-страницы — WebP.
Для чего подходит такой эскиз?
Нейросеть чертеж по фото удобна для обсуждения замысла, черновика задания и наглядной презентации. Строительные и производственные решения принимает специалист.
